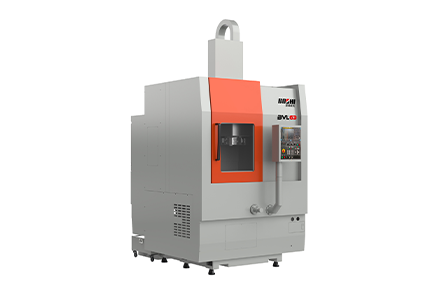

BVL63立式车床选取高刚性线性滚动导轨，机床整体立式结构，立柱选取背墙式设计，底座大倾角排屑结构，使得刚性更好，精度维持性更不变，排屑更方便 。防护选取表开门全封关结构，大大的适应了自动化需要，建设8工位卧式伺服刀架，刚性高、换刀迅速、靠得住 。
产品特点：
1）高强度铸铁底座、立柱，选取背墙式支持设计，解决了传统结构刚性不及的短处，确保活动刚性最佳 。
2）动柱式结构设计，刀塔中心始终在Z轴轨路中心不变，切削刚性维持一致，刚性更好精度维持性更不变 。
3）分离式冷却水箱，便于洗濯 。精密、高刚度弹筒式主轴结构，便于维建 。
4）主轴套筒对称、悬挂式设计,更好的解除热变形对加工精度的影响 。
5）大功率互换主轴电机，即可输出大扭矩，又可高速运行，满足分歧加工必要 。
6）主轴选取进口高级光滑脂光滑，全封关，免守护 。
7）床鞍、立柱导轨选取超沉负荷直线滚动导轨，动态响应快，精度维持性好 。
8）建设8工位卧式伺服刀架，刚性高、换刀迅速、靠得住 。
9）集中式机床操作面板，使操作越发方便、快捷 。
10）X/Z轴选取高精度滚珠丝杠和丝杠专用轴承，精度维持性好 。
11）整体式全封关防护，环保清洁 。
合用行业：
合用于机电、汽车、风电、工程机械等行业 � ？山谐迪鞲骼嗄诒碓仓妗⒃沧见妗⒃不∏妗⒐⒃炻菸频燃庸�，出格合用于中型盘套、盖类等零件的加工 。
|
项 目 |
单元 |
BVL63 |
|
|
加工领域 |
最大回转直径 |
mm |
Φ630 |
|
过床鞍最大切削直径 |
mm |
Φ450 |
|
|
最大切削高度 |
mm |
580 |
|
|
主轴 |
液压卡盘直径 |
mm |
中实Φ305（12”） |
|
主轴头型式 |
|
A2-8 |
|
|
主轴轴承直径 |
mm |
Φ130/Φ120(前/后) |
|
|
主轴转速 |
r/min |
30-3000 |
|
|
主轴功率 |
kW |
18.5/22 |
|
|
床鞍 |
移动距离(X/Z) |
mm |
380/600 |
|
急剧移动速度(X/Z) |
m/min |
20/20 |
|
|
伺服电机扭矩 |
N.m |
12/22 |
|
|
伺服电机功率 |
kW |
3.0/4.0 |
|
|
刀架 |
刀位数 |
|
6（卧式） |
|
刀具尺寸（车削/镗孔） |
mm |
32X32/Φ12～Φ50 |
|
|
其它 |
电源 |
kVA |
50 |
|
体积(长×宽×高) 含排屑器 |
mm |
3050X1980X3100 |
|
注：上表为尺度配置的参数，选择其他配置时参数有变动
