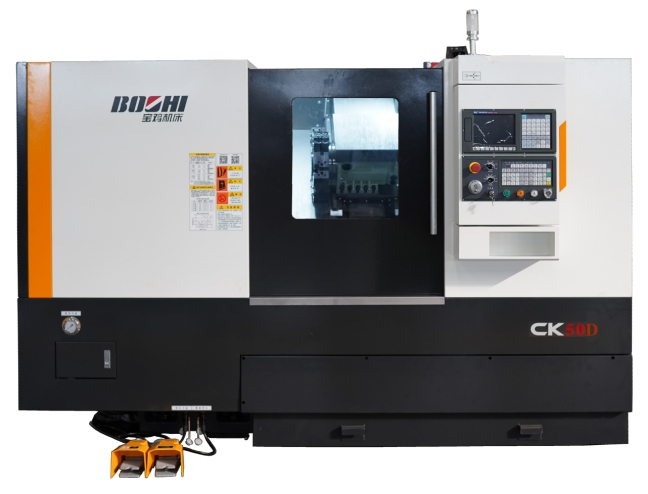

CK40D/CK50D是一款配置国产电主轴的实用型数控车床，选取高强度铸铁铸造、床身底座整体式结构、倾斜导轨，主轴轴承及进给丝杠专用轴承传动噪音低；建设国产多工位转塔刀架，就近换刀�；部膳渲萌毡綟ANUC 0i-TF（5）、西门子828D等数控系统，也可选配国内表其它品牌高性价比数控系统。
产品特点：
1）选取“L型”铸铁整体斜床身，强度高吸震性好；屡次时效处置，有效抑造了加工过程中切削力导致的变形和应力；
2）主轴选取单列圆柱滚子轴承与角接触球轴承组合分列，内装国产电主轴驱动，选取油冷结构，配置油冷机，拥有极好的刚度和较高的转速，振动幼、噪音低、活动安稳、响应快；
3）X/Z轴选取伺服电机与滚珠丝杠直接衔接，进给精度高，可获得更高的加工精度；
4）液压卡盘夹紧、放松和液压尾座套筒伸缩除法式节造表，均可脚踏开关节造，方便快捷；液压压力调整均选取面板式旋扭操作，表盘显示，调整安全、方便；
5）导轨、滚珠丝杠副选取集中自动稀油光滑，各个节点配有定量式分油器，按时定量向各光滑部位注油，保障各滑动面均匀光滑，有效的减幼摩擦阻力，提高了活动精度，保障了滚珠丝杠和导轨副的使用寿命。
合用行业：
合用于汽车、电子、模具、通讯、医疗器材、仪器仪表等行业。
|
|
项目 |
单元 |
规格参数 |
|
|
CK40D |
CK50D |
|||
|
加工 领域 |
床身最大回转直径 |
mm |
Φ400 |
Φ500 |
|
最大车削长度 |
mm |
400 |
500 |
|
|
最大车削直径 |
mm |
Φ285 |
Φ370 |
|
|
床鞍上最大回转直径 |
mm |
Φ260 |
Φ320 |
|
|
液压卡盘直径 |
mm |
6〞 |
8〞 |
|
|
主轴 |
主轴头型式 |
GB/T5900.1 |
A2-5 |
A2-6 |
|
主轴锥孔规格 |
|
MT6# |
1:20 |
|
|
主轴通孔直径 |
mm |
Φ56 |
Φ62 |
|
|
主轴轴承直径 (前/后) |
mm |
Φ90/Φ80 |
Φ100/Φ90 |
|
|
主轴转速 |
r/min |
80—5000 |
60—5000 |
|
|
主电机功率(陆续/30分钟) |
kW |
11/15 |
18.5/25 |
|
|
尾座 |
尾座直径/行程 |
mm |
Φ70/80 |
Φ90/100 |
|
顶尖锥度 |
MT No. |
4/2 |
5/4 |
|
|
床鞍
|
倾斜角度 |
DEG |
45° |
45° |
|
移动距离 X/Z |
mm |
165/410 |
210/550 |
|
|
急剧移动速度 X/Z |
m/min |
12/16 |
||
|
伺服电机扭矩 X/Z |
Nm |
11/20 |
||
|
滚珠丝杠直径 X/Z |
mm |
Φ28/Φ40 |
Φ32/Φ40 |
|
|
刀架 |
刀位数 |
|
8 |
8 |
|
刀具尺寸 (车削/镗孔) |
mm |
20×20/Φ32 |
25×25/Φ40 |
|
|
其它 |
电源 |
kVA |
35 |
35 |
|
体积(长×宽×高)（不含排屑器） |
mm |
2400X1700X1970 |
2860X1830X2020 |
|
|
总沉量 |
kg |
3000 |
4500 |
|
