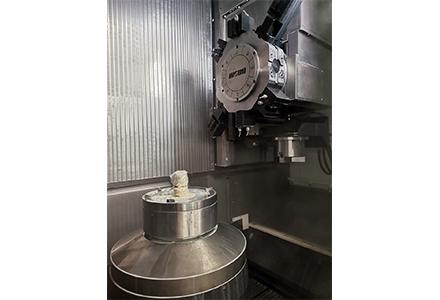

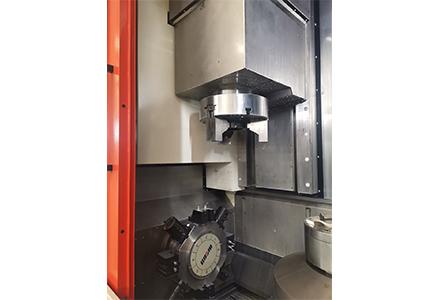

BDV500是选取宽矩形淬硬导轨的正倒数控立式高效 CNC车床，机床按正倒立式双主轴双刀塔设计，由双通路数控系统节造，其中颠倒立式车床单元在机床左侧，右侧为立式车床单元，一体化布局实现工件在两主轴之间自动对接，实现正背面加工 。提高加工效能，实现单机自动化加工 �？山谐迪鞲骼嗄诒碓仓妗⒃沧见妗⒃不∏妗⒐⒃炻菸频燃庸� 。合用于旋转体盘套类零件进行高效、大批量、高精度加工 。
产品特点：
1）高强度铸铁整体床身,导轨副选取宽矩形淬硬导轨及贴塑导轨
2）双电主轴，正倒立式布局
3）双刀塔
4）全封关防护
5）定造高低料系统
6）双通路数控系统
适用行业：
合用于汽车、工程机械、轴秤注能源等行业 。
|
项目 |
规格参数 |
|
最大回转直径（mm） |
Φ600 |
|
最大切削直径（mm） |
Φ500 |
|
最大切削高度（mm） |
300 |
|
最大工件沉量（Kg） |
100 |
|
高低卡盘尺寸：（mm） |
Φ450（18?中实） |
|
高低主轴头型式：（GB/T5900.1） |
A2-11 |
|
高低主轴转速领域：r/min |
20-2000 |
|
高低电主轴功率Kw |
26/37 |
|
高低主轴最大扭矩Nm |
505(陆续额定)/1023（最大额定） |
|
急剧移动速度：m/min |
X轴：16 Z轴：16 |
|
X/Z轴行程：（mm） |
X1轴：1705 X2轴：510 Z1轴：650 Z2轴：450 |
|
最幼分辨率：（mm） |
0.001 |
|
刀位数 |
8 |
|
刀具装夹尺寸 车削/镗孔：（mm） |
32X32/Φ50 |
|
电源：（kVA） |
140 |
|
机床体积 长×宽×高：（mm） |
4600X3500X3600 (不含排屑器及高低料路) |
|
机床沉量：（kg） |
25000 |
