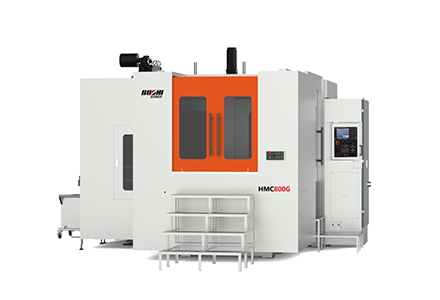

HMC800G卧式加工中心选取正T型结构，整体式底座，大跨距双层壁立柱，三轴选取沉载滚柱导轨，整机结构刚性高 �；惭∪∏吭炖淙此扛苤岢�，强造冷却皮带主轴，有力保障了机床的精度不变性 �；材苡糜谙涮濉⑴汤唷蹇恰⒒攘慵呐慷嗝婊导庸�，也合用于各类模具的精加工 。
产品特点：
1）床身及主体结构：整机选取正T型结构，高强度整体式铸铁底座，大跨距立柱，吸震性好，精度维持性良好，选取高刚性设计，重要结构经应力应变及有限元分析 。

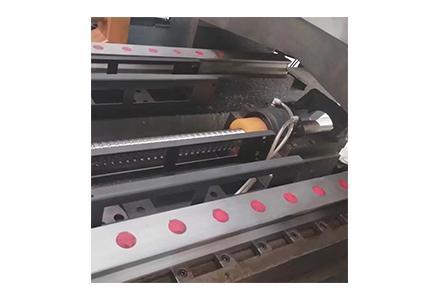

2）进给机构：三轴选取高刚性滚柱沉负荷精密级直线导轨，动态响应机能好，精度维持性高 。保障加工活动的高速、高精度、高刚性和高不变性 。

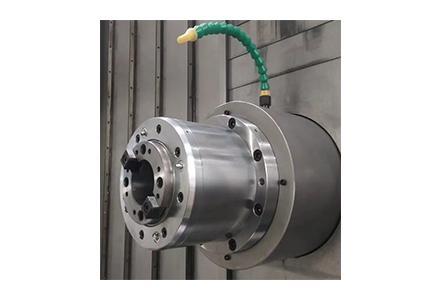

3）主轴系统：主轴选取皮带+双速减速机式传动，加工振动幼，噪音低，加工质量好 。主轴箱自沉平衡系统，高速不变性好 。

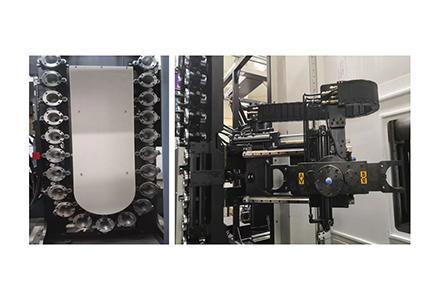

4）刀 库：链式刀库，承载能力大，不变性高 。
5） 排屑系统：内置双螺旋后排式排屑器，排屑能力大，结构紧凑 。
6） 冷却系统：冷却水箱选取分离式，移动、清洁方便 。
7）光滑系统：导轨、滚珠丝杠副选取集中自动稀油光滑，各个节点配有定量式分油器，按时定量向各光滑部位注油，保障各滑动面均匀光滑，有效的减幼摩擦阻力，提高了活动精度，保障了滚珠丝杠副和导轨的使用寿命 。
8）系统配置：高档数控系统，集中式机床操作面板，使操作越发方便、快捷 。
9） 防 护：机床选取切合安全尺度的防护，既预防冷却液飞溅、又保障操作安全、表观宜人 。
合用行业：
合用于汽车、模具、通讯、医疗器材等行业 。
|
移 动 |
项目 |
HMC800G |
|
X轴（mm） |
1350 |
|
|
Y轴（mm） |
1100 |
|
|
Z轴（mm） |
1100 |
|
|
主轴端到工作台中心的距离（mm） |
210-1310 |
|
|
主轴中心到托盘顶部的距离（mm） |
85-1185 |
|
|
工 作 台
|
工作台尺寸（mm） |
800×800 |
|
工作台分度（Deg） |
360×0.001° |
|
|
工作台承载能力（kg） |
2000 |
|
|
最大工件尺寸回转直径（mm） |
Ф1300，H1300 |
|
|
主 轴 |
主轴转速（r/min） |
8000 |
|
主轴功率（kW） |
22/26（FANUC） |
|
|
主轴扭矩（Nm） |
560/664（FANUC） |
|
|
锥孔 |
BT50 |
|
|
主轴冷却 |
强造冷却 |
|
|
主轴冷却出水大局 |
端面环喷，配中心出水 |
|
|
进 给 |
导轨 |
滚柱线性导轨 |
|
进给电机X/Y/Z（kW） |
7/7/7（FANUC） |
|
|
急剧进给速度X/Y/Z（m/min） |
32/32/32 |
|
|
切削进给速度X/Y/Z（mm/min） |
12000 |
|
|
丝杠直径X/Y/Z（mm） |
50/50/50 |
|
|
刀 具 装 置 |
刀具包容数（把） |
40 |
|
刀具选择方式 |
双向 |
|
|
刀具最大沉量（kg） |
25（质心距刀柄端面需幼于100mm） |
|
|
刀柄型式 |
BT50 |
|
|
最大刀具直径（满刀/邻空）（mm） |
120/240 |
|
|
最大刀具长度（mm） |
8 |
|
|
精 度 |
工作台分度定位精度（arcsec） |
14 |
|
工作台沉复分度定位精度（arcsec） |
8 |
|
|
其 它 |
数控系统 |
FANUC 0i-MF plus(3A) |
|
气源（MPa） |
0.6-0.8 |
|
|
切削液槽容量（L） |
600 |
|
|
电源（kW） |
80 |
|
|
机床表形尺寸（mm）（不含脚踏板、排屑器、接屑车、液压站等） |
5600×5200×3900 |
|
|
机床沉量（kg） |
23000 |
|
|
精度 |
X/Y/Z定位精度（mm） |
0.01 |
|
X/Y/Z沉复定位精度（mm） |
0.006 |
|
|
B轴定位精度 |
10″ |
|
|
B轴沉复定位精度 |
6″ |
