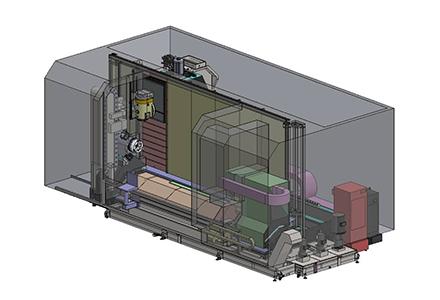

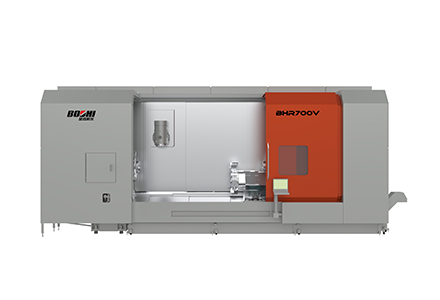

项目

单元

尺度规格
(尾座+中心架)

副主轴规格

加工领域

床身上的回转直径

mm

φ700

φ700

最大加工直径（上/下刀架）

mm

φ700

φ700

最大加工长度

mm

1594

1594

主轴过棒料能力

mm

φ80

φ80

工件主轴承沉能力

kg

盘300，轴700

(盘650，轴700)

盘300，轴700

(盘650，轴700)

行程

X轴

mm

845

845

Z轴

mm

1675

1675

中心架

mm

1265

-

W轴(第2主轴或尾座)

mm

1270

1570

Y轴

mm

430(±215)

430(±215)

B轴

deg

-30~+210

-30~210

C轴

deg

旋转轴

旋转轴

进给

急剧进给速度           X轴

m/min

36

36

Z轴

m/min

36

36

Y轴

m/min

36

36

W轴

m/min

8

30

B轴

r/min

40

40

C轴

r/min

200

200

导轨方式           X/Y/Z/W

滚柱线性导轨

第１主轴
(主轴)

卡盘尺寸

inch

10"

转速

r/min

max 4000

电机功率(S6-40%/S1-100%)

kw

37.8/20.9

额定/最大扭矩

Nm

200/330

最幼分辨率(C1轴)

deg

0.0001

主轴鼻端

-

A2-8

主轴通孔直径

mm

φ91

主轴轴承内径

mm

φ130

C1轴锁紧扭矩

Nm

1800

第2主轴
(副主轴)

卡盘尺寸

inch

-

10"

转速

r/min

-

max 4000

电机功率(S6-40%/S1-100%)

kw

-

37.8/20.9

额定/最大扭矩

Nm

-

200/330

最幼分辨率(C2轴)

deg

-

0.0001

主轴鼻端

-

-

A2-8

主轴通孔直径

mm

-

φ91

主轴轴承内径

mm

-

φ130

C2轴锁紧扭矩

Nm

-

1800

上刀架
(Milling Spindle)

刀具大局

HSK-A63(CAPTO C6)

B轴锁紧分度角度

deg

肆意角度

B轴传动方式

电机直驱

B轴分度功夫

s

1/90°

B轴额定输出扭矩(S1-100%)

Nm

1000

B轴最大输出扭矩

Nm

2000

B轴锁紧扭矩

Nm

3000

刀具装置地位

把

1

车削刀具尺寸    表径／内径

mm

□25/40

铣主轴转速

r/min

max 12000

铣主轴功率(S6-40%/S1-100%)

kw

41.8/35

铣主轴额定/最大扭矩

Nm

83/100

铣主轴锁紧扭矩

Nm

480

中心出水压力

MPa

2.4(Max 10)

尾座

锥孔的大局

MT-5

-

尾座套筒移动量

mm

100

-

ATC

刀柄大局

HSK-A63(CAPTO C6)

刀具收纳把数

把

40（80、120）

刀具最大直径

mm

φ90/φ125(无相邻接刀具)

最大刀具长度

mm

500

最大刀具沉量

kg

12

NC装置

SIEMENS

SIEMENS ONE (华中数控848)

动力源

电源/容量

V/kVA

AC3~380V±10%/75

电源频率

Hz

50±1

气源压力

MPa

≥0.6

气源流量（ANR:尺度状态）

L

550

容量

水箱

L

500（含CTS水箱容积）

液压油

L

30

水冷机

L

70

表形尺寸

长×宽×高

mm

7450×3330×3250（含排屑器等）

净沉/毛沉

kg

19300/19600（标配）
