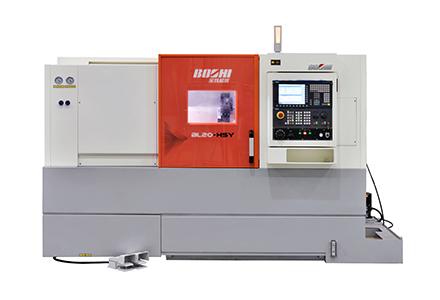

BL20-HSY是一款高速高精型车铣中心，机床建设双电主轴、十二工位伺服动力刀架、高刚性滚柱线性导轨，拥有Y轴职能和双C轴职能，能实现工件的车削、铣削加工。出格适应于零件一次装夹完玉成数或大部门工序的车铣加工。
产品特点：
1）选取平床身、斜床鞍结构，内部筋形选取三维设计软件进行优化设计，提宏伟件和整机的刚度和不变性。床身、床鞍、滑板资料选取高强度铸铁，两次时效处置解除应力，强度高吸震性好，有效抑造了切削力导致机床的变形和振动。
2）主轴箱及副主轴箱选取电主轴结构，主轴转速高，刚性好，动态响应快，提高了加工圆度和表表的精度。对列式双电主轴结构可在高速旋转的情况下进行工件互换，共同12工位伺服刀架，可实现对工件的全数或大部门工序的加工，很大水平上节俭了装夹和加工功夫，提高了加工效能。双C轴职能可在职一主轴上进行工件分度和曲面插补加工。
3）X、Y、Z、W向导轨副选取线性滚柱导轨副，动、静态摩擦力幼，急剧移动可达X/Y/Z/W向30/10/30/30m/min。
4）机床带热误差赔偿职能能够不断监控机床整体的温度变动，并对机床加工参数进行智能建改，提高机床加工的不变性。
5）刀架选取一体式BMT十二工位伺服动力刀塔，刀架刚性好、换刀速度快、精度高。
6）拥有Y轴职能和纵横向铣削职能，可一次装夹实现对工件表圆、端面的车、铣、钻、攻的复合加工，预防了屡次装卡误差，保障了工件精度，对于复杂工件的加工尤为显其优越性。
7）滚柱导轨、滚珠丝杠副选取中央集中自动稀油光滑，各个节点配有定量式分油器，按时定量向各光滑部位注油，保障各滑动面均匀光滑，有效的减幼摩擦阻力，提高了活动精度，保障了滚珠丝杠副和导轨的使用寿命。
8）机床电气单元柜密封性好，拥有电器柜空调，确�；哺呶隆⒏呤肪诚率叵低彻ぷ髡�。
9）机床结构紧凑，占地面积幼。
10）机床选取切合安全尺度的新型防护，美观风雅，全封关防护，既预防冷却液飞溅、又保障操作安全、表观宜人�；哺鞯脊炀蟹阑ふ�，预防切屑、冷却液进入机床内部、使导轨和滚珠丝杠免受磨损和侵蚀。
11）排屑器输送量大，噪音幼，设有过载�；ぷ爸�，运行安全靠得住，能适合多种材质的碎屑和卷屑使用。加工过程中产生的铁屑直接落到床身上，床身内部大斜面结构使得铁屑顺利滑落到机床底部排屑器的链板上，链板由排屑电机驱动，将切屑输送到排屑幼陈凤。
合用行业：
合用于汽车、电子、模具、通讯、医疗器材、仪器仪表等行业。
|
|
项目 |
单元 |
规格参数 |
备注 |
|
BL20-HSY |
||||
|
加工 领域 |
床身最大回转直径 |
mm |
Φ695 |
|
|
最大车削长度 |
mm |
500 |
|
|
|
最大车削直径 |
mm |
Φ340 |
|
|
|
尺度加工直径 |
mm |
Φ255 |
|
|
|
最大棒料直径 |
mm |
Φ65 |
|
|
|
主轴 |
液压卡盘直径 |
in |
8 |
|
|
主轴通孔直径 |
mm |
Φ76 |
|
|
|
主轴转速 |
r/min |
35—4500 |
|
|
|
电机输出（额定） |
kW |
17.2 |
|
|
|
副主轴 |
液压卡盘直径 |
in |
6 |
|
|
主轴通孔直径 |
mm |
Φ53 |
|
|
|
主轴转速 |
r/min |
35—5000 |
|
|
|
电机输出（额定） |
kW |
13.2 |
|
|
|
刀架
|
刀具数量 |
个 |
12 |
|
|
铣轴转速 |
r/min |
25-4500 |
|
|
|
车刀刀方/镗刀孔内径 |
mm |
25/Φ40 |
|
|
|
铣刀直径 |
mm |
Φ16 |
|
|
|
铣轴电动机输出（40%ED/陆续） |
kW |
5.5/4 |
|
|
|
进给 |
急剧进给速度X/Y/Z/W |
mm |
30/10/30/30 |
|
|
行程X/Y/Z/W |
mm |
190/±50/605/580 |
|
|
|
其它 |
电源 |
kVA |
55 |
|
|
体积(长×宽×高) |
mm |
3050×2130×1755 |
|
|
|
机床净沉 |
kg |
4850 |
|
